C-POLE antenna

Posted by SV1COX on Κυρ 20 of Jul, 2014 23:33 EEST

Με την ευκαιρία του SX3AM αφιέρωσα ένα απόγευμα και έφτιαξα επιτέλους την C-POLE.

Πρόκειται για μια vertical antenna που συντονίζει χωρίς radials με ικανοποιητική γωνία εκπομπής σε χαμηλό ύψος. Ιδανική για portable operation δηλαδή.

Ενα σχετικό άρθρο για την κατασκευή της από τον ΗΒ9ΜΤΝ εδώ και τις διαστάσεις της για κάθε μπάντα τις υπολογίζουμε με το online calculator.

Τους σωλήνες PVC (kuvidis) μου τους προμήθεψε έτοιμους κομένους ο Τάκης, SV1IZF, έτσι το πιο δύσκολο για μένα κομάτι της κατασκευής προσπεράστηκε εύκολα.

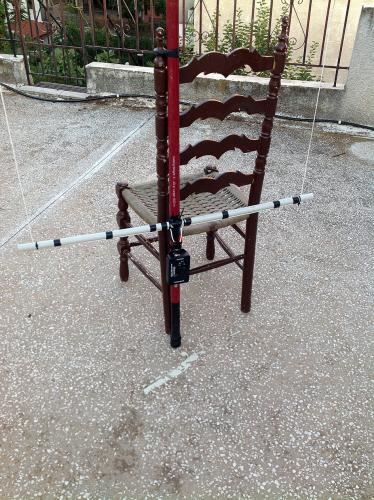

Για balun χρησιμοποίησα ένα εμπορικό της budipole μιας και υπήρχε διαθέσιμο.

Αυτή τη στιγμή δεν υπάρχει χρόνος για πειραματισμούς με άλλα current balun αλλά σπάνια είναι πρόβλημα, δεν χρειάζεται δηλαδή εμπορικό.

Συντόνισε αμέσως με εύρος ~100Khz στη περιοχή CW των 20Μ, ακριβέστερος συντονισμός στο Νησί πλέον.

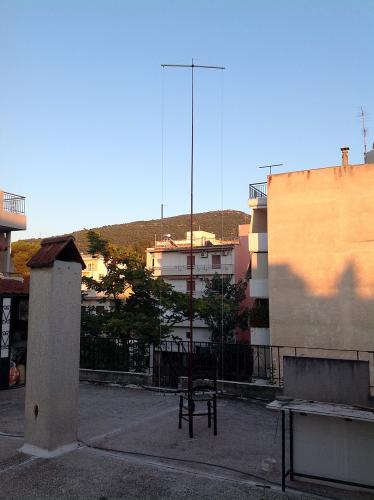

Παρόλο που όπως την βλέπετε τοποθετημένη απέχει μόλις 3 μέτρα απο το δώμα και είναι πολύ χαμηλότερα από τις πολυκατοικίες τριγύρω, δοκιμάζοντάς την έδωσε τους US8UA, DL2HWI, 4Z4DX σε CW και τους ΑΜ07RCV και ΙΖ1ΜΗV, SSB, όλα με 5-8W γύρω στις 18:00 GMT.

Περισσότερα μετά τις δοκιμές.

Καλές κατασκευές.

73, Πάνος, SV1COX

Posted by SV1COX on Πεμ 31 of Jul, 2014 16:05 EEST

Posted by SV1COX on Πεμ 31 of Jul, 2014 16:05 EEST

Οχι απλα δεν αντυπωσιαστήκαμε αλλα την χρησιμοποιήσαμε από ελάχιστα έως και καθολου.

Στη λήψη πολλά dB πιο κάτω από το inverted V στα 7 μέτρα (feedpoint).

Στην εκπομπή ο θόρυβος και οι συνθήκες του contest δεν ευνοούν την εξαγωγή συμπερασμάτων.

Μέχρι τώρα σε όλες τις δοκιμές που έχουμε κάνει νικητής όσο αφορά το κόστος vs φορητότητα vs απόδοση παραμένει μακράν μπροστά το inverted V δίπολο (40,30,20 μέτρα).

καλές και καλοκαιρινές αναβάσεις

73, Πάνος, SV1COX
