ATtiny85 CW CONTEST PARROT
To ΑΤtiny 85 είναι ένας φθηνός μικροκοντρόλερ της Atmel με 8Κ διαθέσιμη μνήμη για προγραμματισμό και 512KB RAM.

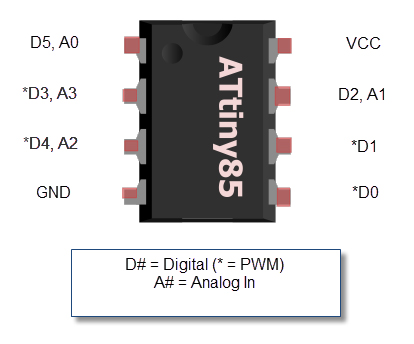

Διαθέτει 5 εύκολα προγραμματιζόμενα pins και ένα ακόμα (το RESET) που μπορεί να χρησιμοποιηθεί με πιο εξειδικευμένο προγραμματιστή.

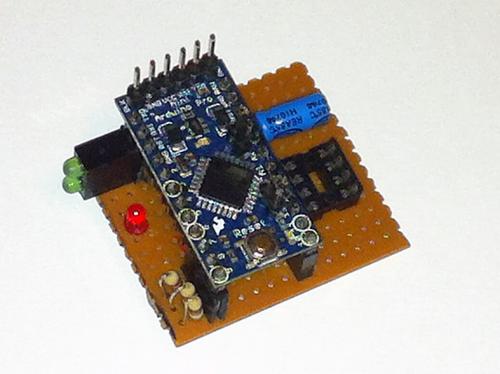

Είναι σε μεγάλο βαθμό συμβατό με τις εντολές και τις βιβλιοθήκες του Arduino και προγραμματίζεται εύκολα σε γλώσσα C++ στον IDE του Arduino με τη βοήθεια ενός Arduino Board. Εδώ ο δικός μας προγραμματιστής με ένα Arduino Pro Mini (ATmega 328):
Τα πάντα όλα για τον προγραμματιστή εδώ: kobakant.
Η ανάγκη της συγκεκριμένης κατασκευής προέκυψε από την στα προσεχώς DXpedition για το ΙΟΤΑ contest 2014, στην Αγία Μαριαννή (EU-158, SX3AM/P).
Πρόκειται για μια συσκευή που στέλνει αυτόματα σε CW τη γενική κλήση, σκέτο το διακριτικό και το απαραίτητο από τους κανόνες συμμετοχής exchange (RST + SerNum + EU 158) ανάλογα με το press button που θα επιλέξουμε.
Συνδέεται στην είσοδο paddle ενός πομποδέκτη με ενσωματωμένο automatic keyer (π.χ. FT-817).
Αν η συσκευή εκκινήσει με πατημένο τον κόκκινο διακόπτη μας επιτρέπει να εισάγουμε τον αρχικό σειριακό αριθμό επαφών με διαδοχικά πατήματα του ίδιου διακόπτη ανάμεσα στις αναλαμπές του LED. Πρώτα εισάγουμε τις εκατοντάδες, μετά τις δεκάδες και τέλος συμπληρώνουμε τον σειριακό αριθμό με τις μονάδες που υπολείπονται.

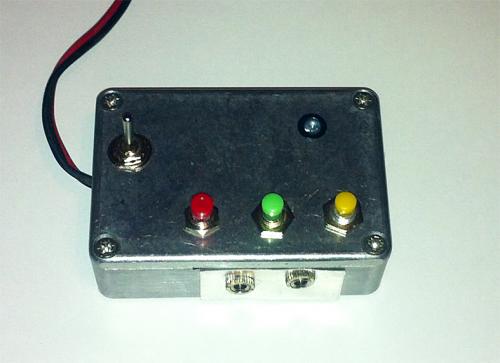

Η συσκευή ολοκληρωμένη:
Παράλληλα συνδέεται και το paddle για να ολοκληρώνουμε το QSO όπως χρειάζεται κατά περίπτωση.

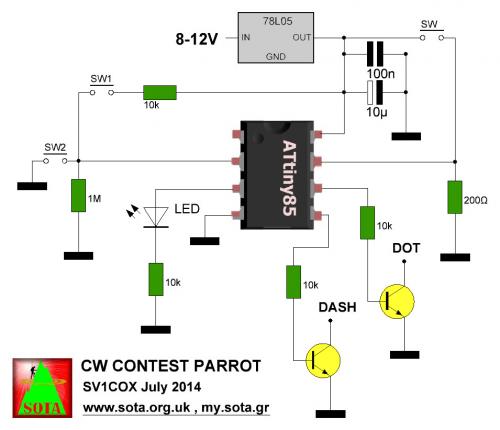

Το σχηματικό διάγραμμα:
Ο κώδικας:
Και ένα βιντεάκι που ελπίζω να δείχνει πως λειτουργεί:
Το κόστος του ΑΤtiny85 είναι μόνο 2.00 EURO, grobotronics.com, όλα τα εξαρτήματα είναι διαθέσιμα από την Grobotronics ή/και τον Φανό και το συνολικό κόστος της κατασκευής, μαζί με το κουτί, δεν ξεπερνάει τα 10-12 Ευρώ.
Καλές κατασκευές
73, Πάνος, SV1COX
