RockMite 20M

Posted by admin on Σαβ 28 of Μαρ, 2009 14:03 EET

Κατάφερα σε 3 συνεχόμενα βράδια και συναρμολόγησα επιτέλους το RockMite.

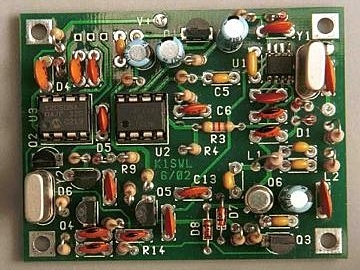

Πρόκειται για ένα απλό και φθηνό πομποδέκτη CW στα 20m, περιγραφή στο SmallWonder Labs

Διαθέτει ενσωματομένο keyer και sidetone.

Η έξοδος χωρίς μετατροπές είναι 300mw σε φορτίο 50Ω.

Η κατασκευή είναι πολύ εύκολη, η μόνη δυσκολία έγκειται σε ένα ολοκληρωμένο SMT για το οποίο με εξυπηρέτησε ένας εξαιρετικός συνάδελφος.

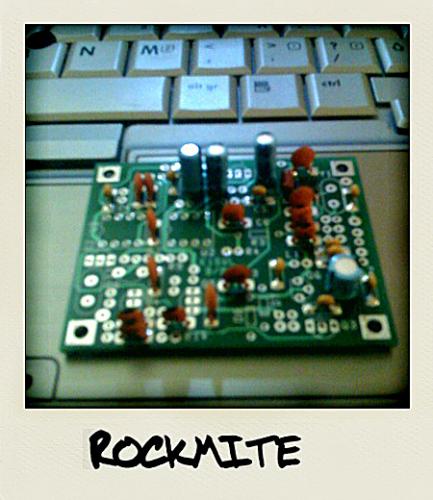

Στην συνέχεια εγώ συνηθίζω έχοντας μπροστά μου την λίστα με τα υλικά να τοποθετώ με την σειρά τους πυκνωτές, μετά τις αντιστάσεις και τέλος τα πηνία και τους ημιαγωγούς. Εκτός αν θέλουμε να κατασκευάσουμε κάτι σε στάδια με ενδιάμεσους ελέγχους φυσικά.

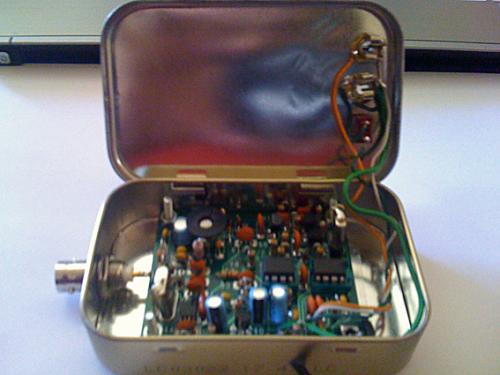

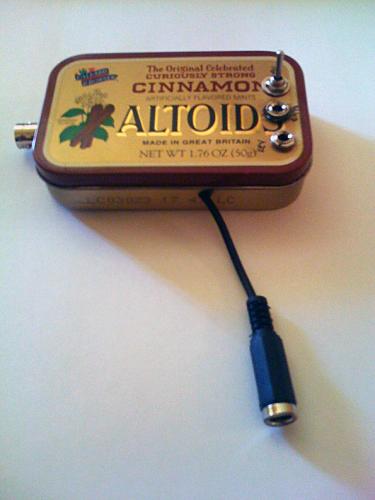

Το κουτί που το τοποθέτησα (Altoids) είναι "classic" για τέτoιου είδους μιλιβατικές κατασκευές. Η εργασία στο κουτί ήτανε και το πιο δύσκολο κομάτι του project αλλά το αποτέλεσμα έχει πολύ πλάκα και είναι άκρως ερωτεύσιμο :-) .

Δούλεψε αμέσως, ο δέκτης αρκετά ευάισθητος χωρίς μικροφωνισμούς ή άλλα προβλήματα. Η κατανάλωση στην λήψη είναι η προβλεπόμενη 22-23 ma και η έξοδος σε φορτίο ακριβείας με βατόμετρο ακριβώς τα προβλεπόμενα 300mW.

Η συχνότητα των 14.060 Mhz είναι σχετικά "ήσυχη" χωρίς σοβαρή κεραία μιας και προορίζεται για χρήση από σταθμούς QRP. Παρόλλα αυτά στις δοκιμές μέχρι το μεσημέρι άκουσα αρκετά σήματα γιατί ο δέκτης έχει αρκετό εύρος.

Ελπίζω την Κυριακή να καταφέρω να απλώσω ένα δίπολο στο βουνό για περισότερες δοκιμές.

73, Πάνος, SV1COX

Posted by SV1COX on Κυρ 20 of Apr, 2014 10:06 EEST

Posted by SV1COX on Κυρ 20 of Apr, 2014 10:06 EEST

Με την ευκαιρία της πρώτης ενεργοποίησης με την νέα κεραία του Τίμη, SV1QZG, (inverted V κομμένη στα 20Μ) στην SV/AT-012, αποφάσισα να ξαναβγάλω το Rockmite από το συρτάρι.

Την προηγούμενη μέρα άλλαξα το Q6(PA,2N2222) με ένα 2Ν3553, πού έιχα πρόχειρο στο junk box και την R18 (10Ω) με μία 2.8Ω (στην τύχη). Ετσι η ισχύς εξόδου ανέβηκε από τα 300mW στα 500mW (11.5V). Tο ότι το τρανσίστορ θερμαίνεται ανεπαίσθητα ως καθόλου χωρίς ψύκτρα είναι ενδειξη ότι αν μειωθεί και άλλο (μέχρι και 0) η R18 ίσως να πιάσουμε και το 1W με μια μικρή ψύκτρα. Με το σχεδόν ανύπαρκτο LPF που διαθέτει το RockMite δεν ειναι όμως και η grand δόκιμη πρακτική...

Το πρωινό στην ΑΤ-012 απίστευτα όμορφο και ανοιξιάτικο, σε πλήρη αντίθεση με τις βροχές και το κρύο των τελευταίων ημερών. Εκεί στις 8:00 UTC ήρθε επιτέλους η σειρά του RockMite να συνδεθεί στην κεραία και το αποτέλεσμα εξαιρετικά εντυπωσιακό: SP6OJE, F8BBL, UU4JIM, OM5DP, UX1M, IZ3GHP/QRP σε μόλις 6 λεπτά με δυνατά πεντακάθαρα σήματα πολλά DB πάνω από το θόρυβο του δέκτη. Ειδικά το QSO με τον IZ3GHP/QRP (γύρω στο 549 - 559 αλλά πεντακάθαρα χωρίς background θόρυβο) ανέδειξε για μια ακόμα φορά την αξία του δέκτη στο RockMite παρά την απλότητά του (βασικά ο κρύσταλος στο front end κάνει τη διαφορά).

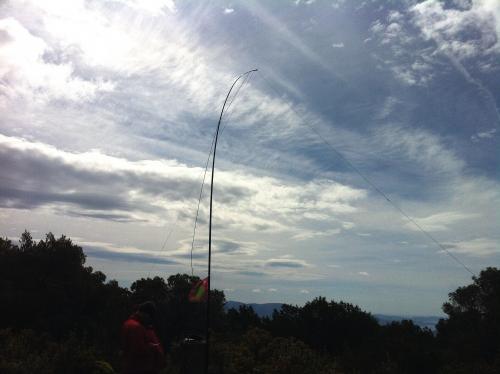

Η κεραία του Τίμη, στο 8 μετρο καλάμι, εξαιρετική και θα την κουβαλήσουμε και στις επόμενες κορυφές. Το "πρόβλημα" που παραμένει ακόμα άλυτο στο RockMite είναι το πολύ δυνατό sidetone που ειτε επιλέγεις να κουφαθεις χειρίζοντας είτε να βάζεις-βγάζεις τα ακουστικά από τα αυτιά. Αν λυθει αυτό, (δυσκολότερο από όσο πιθανά ακουγεται για διάφορους λόγους) θα παραμείνει στο σακίδιο (ή μάλλον στην τσέπη) για αρκετές ενεργοποιήσεις ακόμα.

Καλό Πάσχα,
73, Πάνος, SV1COX

Posted by SV1COX on Δευ 21 of Apr, 2014 09:01 EEST

Posted by SV1COX on Δευ 21 of Apr, 2014 09:01 EEST

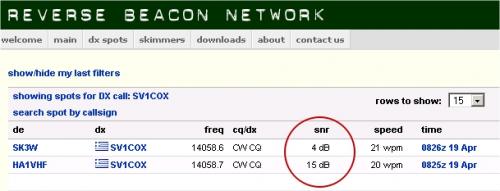

Και όμως παρα τη χαμηλή ισχύ και την ολιγόλεπτη λειτουργία μας "έπιασε" το RNB:

Καταληπτός και +4dB πάνω απο το θόρυβο στη Σουηδία και +15dB στην Ουγγαρία.

nice :-)
