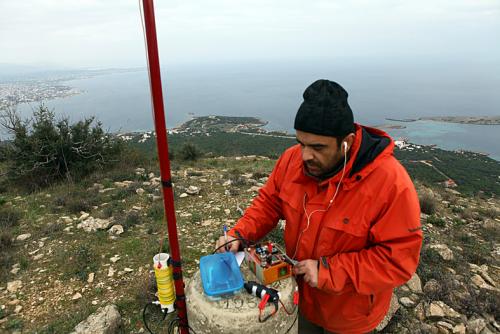

SOTA QSO BOX continued
Η συνέχεια από αυτό: SOTA QSO BOX γιατί 3η σελίδα δε δείχνει να σηκώνει:

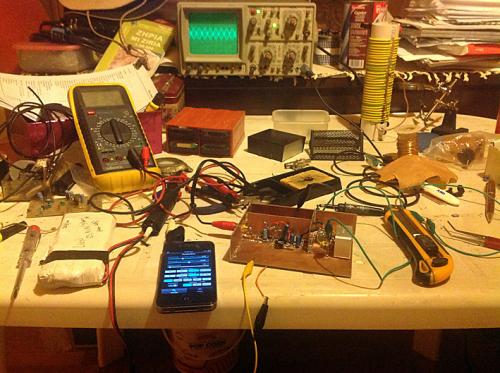

και το project του Σαββατοκύριακου:
Τα πρώτα στάδια του πομπού SSB στην κλασική διάταξη με carrier oscilator, speech amplifier, balanced modulator και το KVG-9 IF filter.

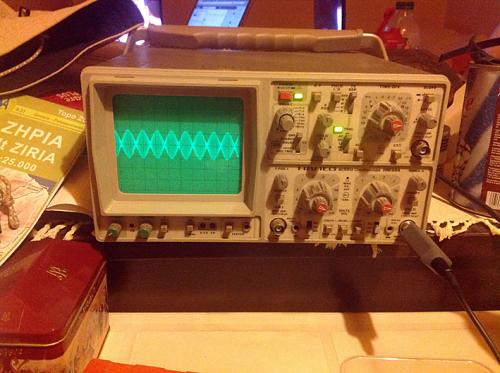

Εδώ το 2-tone test :

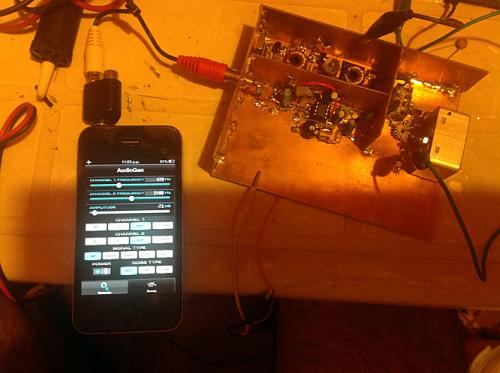

Για audio generator μια σχετική εφαρμογή στο iphone:
Ολο το project σε manhattan style (δείτε με την ευκαιρία αυτό: http://www.zianet.com/dhassall/advmanart.pdf , πολύ ωραίο) με τα κύρια εξαρτήματα ξηλωμένα απο παλιές ανάλογες κατασκευές:
Στη συνέχεια θα προστεθεί ένα amp-buffer , ο μίκτης με είσοδο απο το DDS και το band pass φιλτρο για τους 14MHZ.
Ο βασικός μπούσουλας-σχέδιο είναι ένα κύκλωμα του Doug DeMaw, W1FB.
καλές κατασκευές.
73, Πάνος, SV1COX
