Poor man's Bstick

Posted by SV1COX on Τρι 10 of Sep, 2013 15:49 EEST

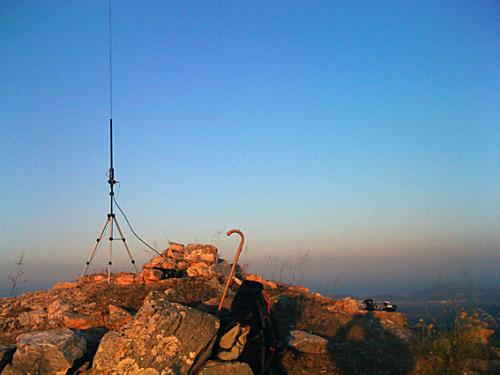

Δουλεύω αυτές τις μέρες πάνω σε μια πιο φορητή (και σχεδόν τσάμπα) παραλλαγή της BuddiStick:

Μιας και το ψαροκάλαμο το θέλω μαζί ούτως ή άλλως για να σηκώνω τη MOXON σκεύτηκα γιατί να μην αποτελέι το ίδιο τον "τρίποδα" της Buddistick, μετά η επόμενη σκέψη ήτανε γιατί να κουβαλάω μαζί όλα αυτά τα αλουμίνια κλπ. αφου μπορούν να αντικατασταθούν με καλώδια και πάει λέγοντας.

Εκανα κάποιο σχεδιασμό υπολογίζοντας το πηνίο από αυτή τη σελίδα και τα γεωμετρικά στοιχεία της κεραίας με το ΜΜΑΝΑ-GAL ( http://hamsoft.ca/pages/mmana-gal.php ).

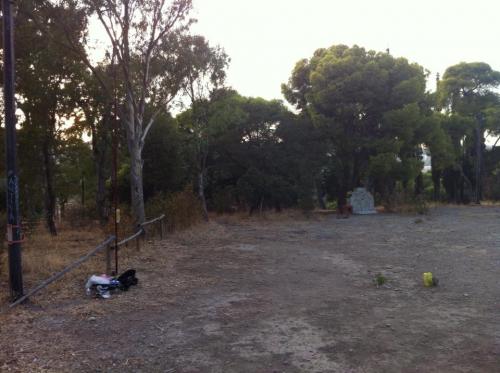

Στις δοκιμές στο Field day δε κατάφερα να τη συντονίσω με τίποτα και σε καμιά μπάντα αν και με το Τ1 έδωσε μια επαφή με Μόσχα στα 15Μ και 5W ισχύ εκπομπής.

Δεν έχουμε καμία ενδειξη ότι η Βστικ είναι πιο αποτελεσματική από το απλό σύρμα δεμένο στο ψαροκάλαμο αλλά με ελκύει η ιδέα μιας multiband κεραίας που συντονίζει απλά, γρήγορα και χωρίς να παρεμβάλεται το τουνερ ενώ ταυτόχρονα στήνεται και εύκολα, έχει μικρό βάρος κλπ.

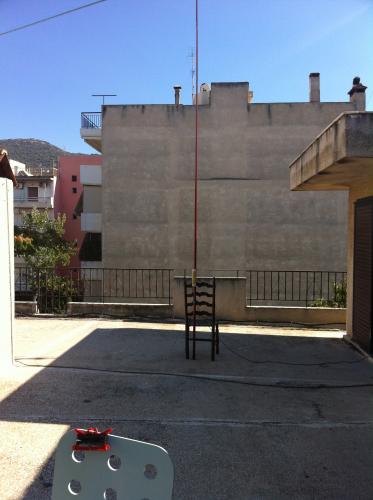

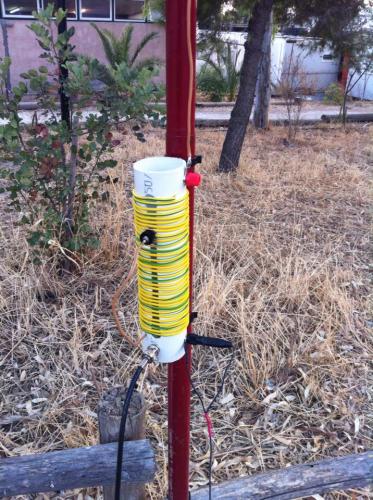

Το κατακόρυφο στοιχείο έχει μήκος 4μ, στο εξάμετρο καλάμι, αφαιρώντας το τελευταίο στοιχείο, η κορυφή του πηνίου είναι ακριβώς στο +1 μέτρο.
(υπάρχει και counterpoise σε μήκος που έδωσε η ανάλυση στο ΜΜΑΝΑ-GAL αλλά δε φαίνεται καλά στη φωτό, αντίγραφο δηλαδή εντελώς της Βστικ.)

είδομεν..

73, Πάνος, SV1COX

Posted by SV1COX on Τετ 25 of Sep, 2013 17:06 EEST

Posted by SV1COX on Τετ 25 of Sep, 2013 17:06 EEST

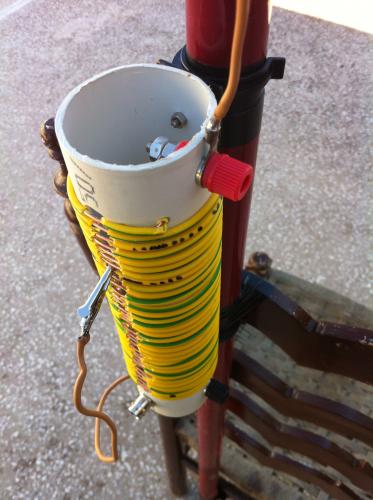

Τελικά το κόλπο ήτανε να ενωθεί και το κάτω άκρο του πηνίου στο BNC (κεντρικό αγωγό), έτσι είναι και στην Bstick.

Συντόνισε πανεύκολα στα 20Μ με μήκος counterpoise 4.40μ σε 85cm ύψος.

Συντονίζοντας κτύπησα ανετότατα και τον 9Α282ΑΑ στις 12:20UTC με 4-4.5 Watt SSB.

Στα 40 μέτρα συντόνισε με μήκος counterpoise 6.40m στο ίδιο ύψος. Κάπου ανάμεσα θα συντονίζει και στα 30Μ, δεν δοκίμασα ακόμα. Στους 18ΜΗΖ με μήκος 3.40m

Απο εκεί και πάνω έχω την αίσθηση ότι πρέπει να μεταβληθείτο μήκος του κατακόρυφου στοιχείου. Θα δούμε σε επόμενες δοκιμές.

Το κόστος είναι αστείο, το συνολικό φορτίο είναι πολύ μικρότερο από αυτό της Bstick με τον τρίποδα, το κατακόρυφο στοιχείο μακράν μεγαλύτερο (η μαμίσια Bstick ΔΕΝ συντονίζει στα 20Μ) και το καλάμι πάιζει παράλληλα και το ρόλο ιστού για τη MOXON στα 2 μέτρα.

Μήκος κατακόρυφου καλωδίου: 4.00m
Μήκος σωλήνα PVC Φ50: 21cm

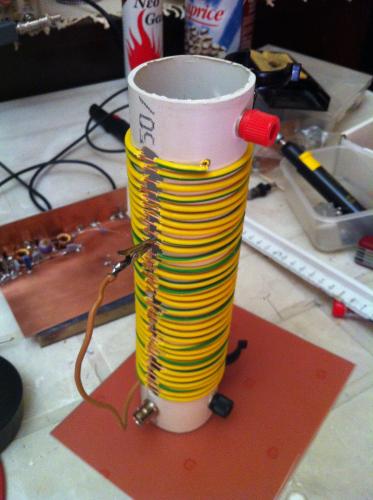

Πηνίο: 16cm , 33 σπείρες, καλωδιο 2.5'' μονόκλωνο.

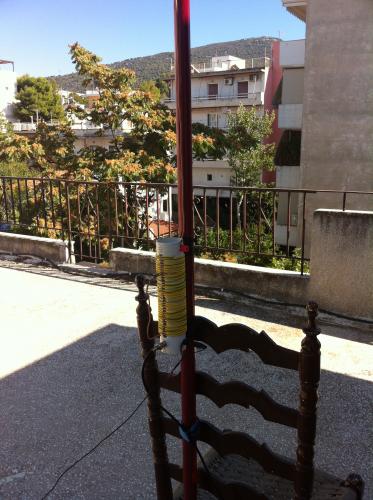

Ψαροκάλαμο πλαστικό 6 μέτρων με ένα στοιχείο καταργημένο (λεπτό), άνω μέρος πηνίου στο +1.00m.

καλές δοκιμές
73, Πάνος, SV1COX

Posted by SV1COX on Σαβ 04 of Jan, 2014 20:05 EET

Posted by SV1COX on Σαβ 04 of Jan, 2014 20:05 EET

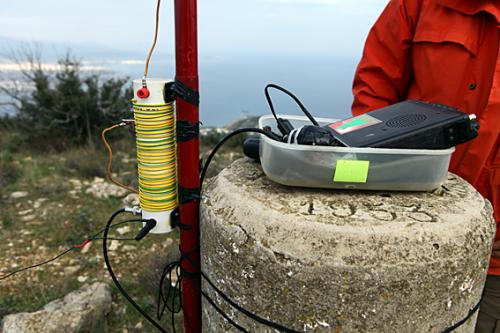

Σήμερα στην SV/AT-035, πολυ γρήγορο στήσιμο, απευθείας συντονισμός χωρίς tuner και χωρίς καμια πρόσθετη ενέργεια (counterpoise σε ένα θάμνο καπου 50cm από το έδαφος).

Πολλά και γρήγορα QSO's τόσο με το FT-817 SSB, όσο και με το SOTA QSO Box, CW και τα 2 με κάτι λιγότερο από 5W.

73, Πάνος, SV1COX
