E-H Antenna
Την τελευταία δεκαετία παρουσιάστηκε από τον Ted Hart, W5QJR, μια νέα θεωρία όσο αφορά την εκπομπή και τη λήψη της ηλεκτρομαγνητικής ακτινοβολίας στο χώρο που οδηγούσε στην κατασκευή πολύ μικρών κεραιών, τις κεραίες E-H. Κατασκευάστηκαν και εμπορικά μοντέλα ενώ ο Ted ίδρυσε και εταιρία ( eh-antenna.com) με στόχο την αγορά των broadcast σταθμών.
Η θεωρητική ανάλυση του Ted για το πώς λειτουργεί το νέο «επαναστατικό» προϊόν είναι εδώ: EH_HZ.pdf και εδώ: EH antenna , The Book
Οι ραδιοερασιτέχνες, αρχικά, υποδέχτηκαν με ενθουσιασμό το νέο concept μιας και μια κεραία για τα 20m θα είχε μήκος μόνο 30 εκατοστά και κόστος σχεδόν μηδενικό. Ενώ, ταυτόχρονα, ο Ted υπολόγιζε και υπόσχονταν efficiency πάνω από 70%...
Από τότε το debate καλά κρατεί.. για τις εμπορικές εκδόσεις και την απόδοσή τους διαβάστε εδώ: eham reviews αλλά και το ποστ του DB1JAW λίγο πριν το τέλος.
Η κεραία κατασκευάστηκε και δοκιμάστηκε από εκατοντάδες ραδιοερασιτέχνες σε όλο τον κόσμο. Άλλοι (ελάχιστοι νομίζω) είδανε εντυπωσιακά αποτελέσματα σχετικά με το μέγεθος της κεραίας άλλοι απλά ένα dummy load. ‘Αλλοι πάλι κατανάλωσαν χρόνο και κόπο με δοκιμές, υπολογισμούς και εργαστηριακές αναλύσεις για να αποδείξουν στην πρώτη ομάδα ότι αυτό που λάμβανε και εξέπεμπε ήτανε απλά η κάθοδός τους. Αναζητήστε στο διαδίκτυο και θα βρείτε πλήθος links, debates, σχέδια κλπ.
Επειδή το μέγεθος θα τη καθιστούσε ιδανική κεραία για το Portable operation και το SOTA ήθελα εδώ και χρόνια να δοκιμάσω μια και τελικά χτες τα κατάφερα. Χωνεύοντας

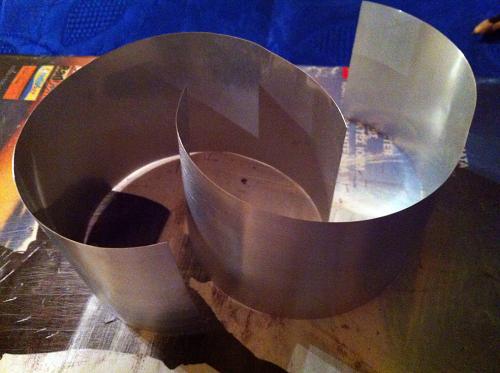

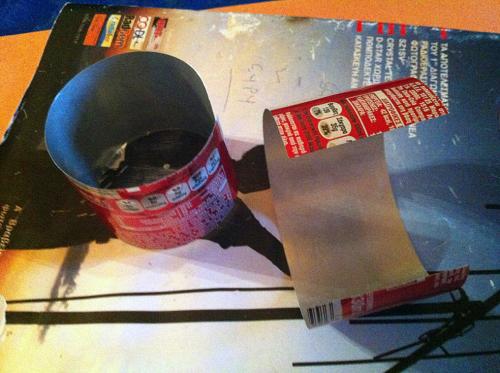

… μου ήρθε η επιφοίτηση για το υλικό που θεωρούσα δυσεύρετο και μπελά και με πήγαινε πίσω κάθε φορά:
Βρήκα στα γρήγορα ένα σχέδιο για τα 20Μ:

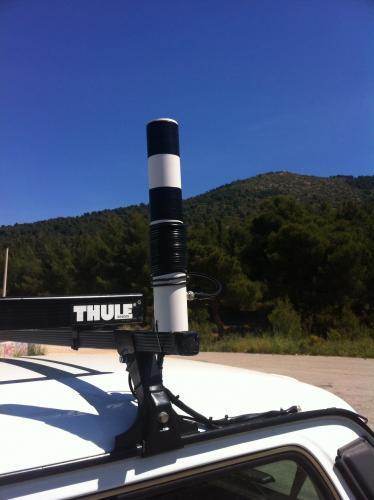

Το κατασκεύασα σε ένα απόγευμα:
Το συντόνισα για SWR 1:1.. και.. απέκτησα ένα ακόμα dummy load? (αυτή τη φορά με πηνίο-πυκνωτή) τα άλλα 3 που έχω είναι με αντιστάσεις..

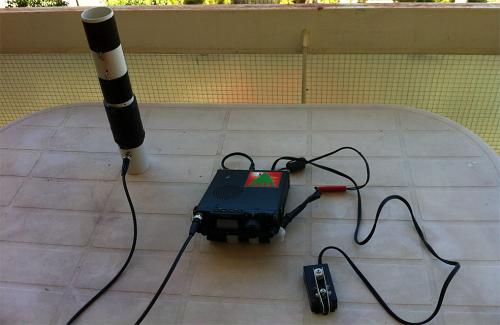

Στο configuration που τη βλέπετε στη φωτό με το FT817 (που είναι ο τρόπος που φαντασιωνόμουν να δουλεύει) ακούει (όπως ΟΛΟΙ οι καλοί συνάδελφοι λένε στο διαδίκτυο) τουλάχιστον 20db (100 φορές) ΚΑΤΩ από ένα απλό δίπολο ή το σύρμα που έχω απλωμένο στο μπαλκόνι.
Εκπέμπει? Δε ξέρω.. κάτι πρέπει να έξυσα με 4 W στον ΙΙ8LH (Capo Suvero Ligthhouse) γιατί κόμπιασε στις κλήσεις για λίγο ο άνθρωπος να ακούσει στο παράσιτο.. κάτι είναι και αυτό.
Η αίσθηση που έχω μέχρι τώρα είναι ότι όπου (σε όποιους) παρατηρήθηκε απόδοση όντως οφειλόταν στη λειτουργία της καθόδου σα κεραία (όπως αναφέρουν οι συνάδελφοι στο διαδίκτυο).
Αν τώρα για να έχω «απόδοση» πρέπει να την ανεβάσω στα 4 μέτρα ύψος τότε φυσικά στο SOTA θα προτιμήσω, στο ίδιο ψαροκάλαμο, να κρεμάσω (όπως κάνω ως τώρα) ένα σύρμα 5 μέτρα με το Τ1. Σαν σετάκι είναι και ελαφρύτερο και με λιγότερο όγκο.
Θα παίξω φυσικά μερικές μέρες ακόμα.. αλλά.. δε νομίζω Τάκη.. ή να πω και εγώ «δε νομίζω Τed?» ….).
Καλές κατασκευές!
73, Πάνος, SV1COX
